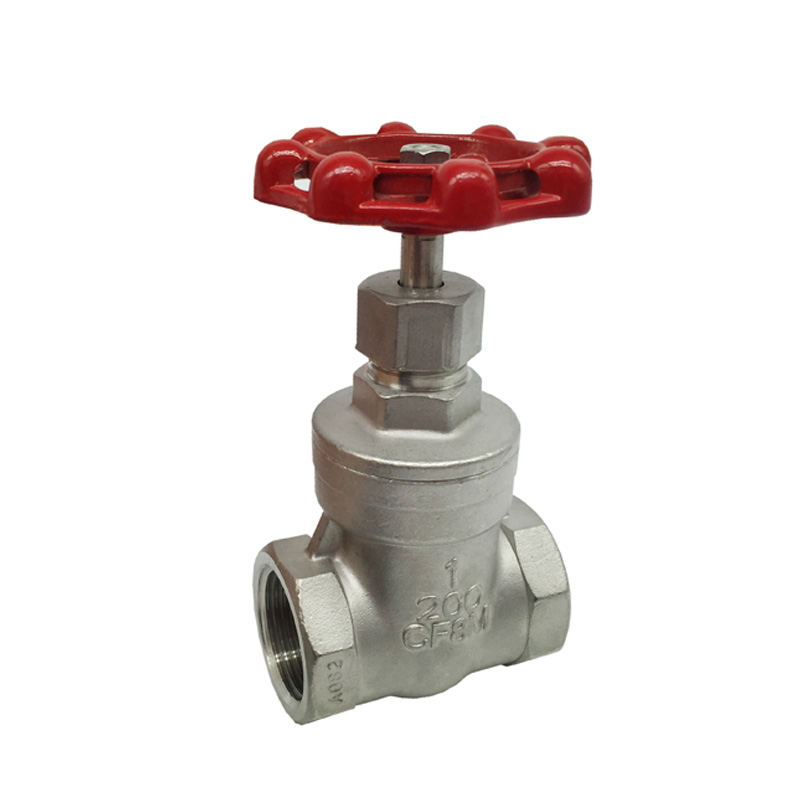

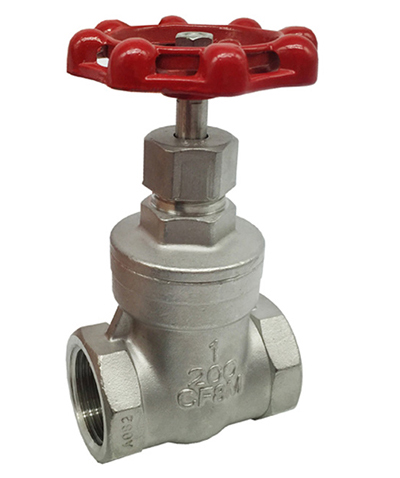

Válvula de compuerta de acero inoxidable 316

  • Válvula de compuerta de acero inoxidable 316
Solicitud
  • Presión de trabajo: 125 PSI WAP, 200 PSI CWP
  • Máx. temperatura: 180℃/350°F
  • ASTM A351 CF8M cuerpo y capó de acero inoxidable, embalaje de teflón PTFE
  • Conexión: roscada y soldada
  • Vástago no ascendente, mango redondo de metal
  • La válvula de compuerta es una válvula en la que el flujo de fluido se controla moviendo una compuerta en forma de cuña o disco
  • Las válvulas de compuerta se usan para aplicaciones de cierre en una variedad de tuberías. En la posición abierta, la válvula de compuerta proporciona muy poca restricción al fluido que fluye. Por tanto, la principal ventaja de la válvula de compuerta es la baja caída de presión.
Especificaciones
Pulgadas/Métrica (mm)
Item # Tamaño DN L W D H
Pulgadas mm Pulgadas mm Pulgadas mm Pulgadas mm
SSGV-50 1/2" 15.00 2.66 67.5 0.12 3 2.80 71 3.66 93
SSGV-75 3/4" 20.00 2.76 70 0.12 3.1 2.44 62 4.17 106
SSGV-100 1" 25.00 3.03 77 0.16 4.1 2.95 75 4.57 116
SSGV-120 1-1/4" 32.00 3.43 87 0.19 4.8 2.95 75 4.80 122
SSGV-150 1-1/2" 40.00 3.94 100 0.19 4.8 3.74 95 5.67 144
SSGV-200 2" 50.00 4.33 110 0.22 5.6 3.74 95 5.71 145

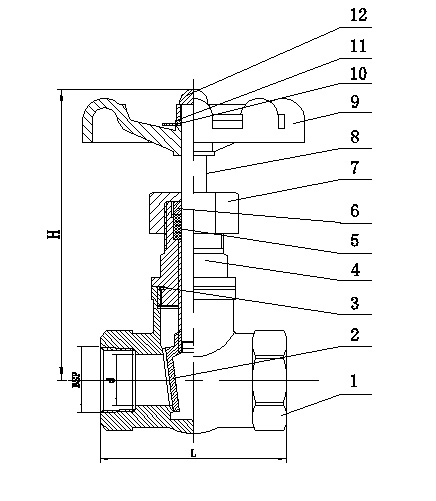

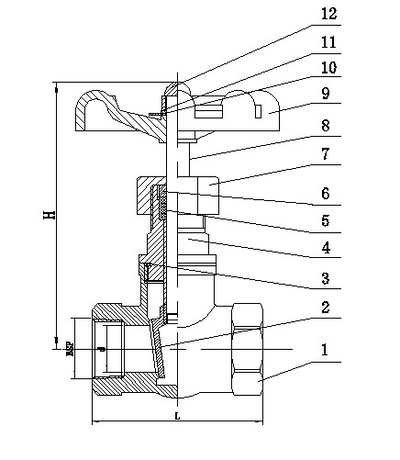

  • Válvula de compuerta de acero inoxidable 316
    • Parte # Nombre de parte Material
    12 Pantalla Acero inoxidable 304
    11 Roldana Acero inoxidable 304
    10 Placa del nombre AL.
    9 Rueda o volante manual AL.
    8 Vástago Acero inoxidable 316
    7 Tuerca prensa estopa Acero inoxidable 316
    6 Prensa estopa Acero inoxidable 316
    5 Empaquetadora PTFE
    4 Bonnet o capó Acero inoxidable 316
    3 Obturador PTFE
    2 Disco Acero inoxidable 316
    1 Cuerpo Acero inoxidable 316
    Intech Manufacturing es un fabricante profesional y de alta experiencia de válvulas estándar y personalizadas, acoplamientos y accesorios, partes de mecanizado, partes de plástico y de caucho, entre otros. Podemos brindar productos personalizados hechos de acero inoxidable, latón, bronce, acero al carbono, aluminio y plástico. Además de la producción, también ofrecemos abastecimiento comercial para válvulas, accesorios, mangueras o partes de mecanizado que no lo realizamos en nuestra fábrica. Conforme a sus necesidades especiales, podemos brindarle soluciones integrales personalizadas.
