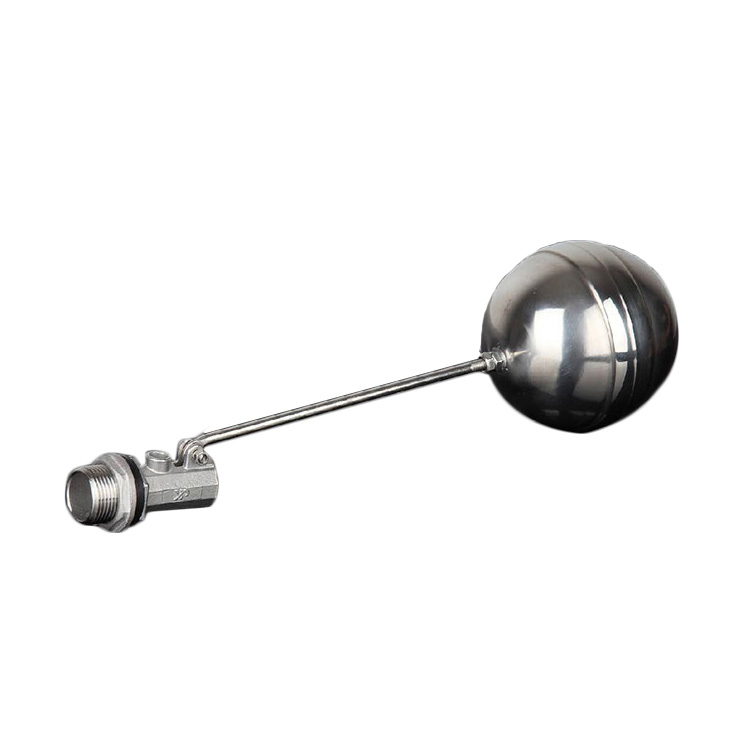

Válvula flotadora de acero inoxidable

  • Válvula flotadora de acero inoxidable
  • Válvula flotadora de acero inoxidable
Solicitud
  • Presión de trabajo: 150 PSI (Pn10)
  • Temperatura aplicable: -40 °F a + 428°F (-40 °C a +220 °C)
  • Tamaño: 1/2"-2"
  • Material: CF8M, CF8
  • Material: Acero inoxidable 316/304
  • Hilo estándar: GB T7306-1-2000 NPT
  • Medio aplicable: Agua, vapor, aceite
  • Estándar de diseño y fabricación: ASTM B16.34
  • Inspección y prueba de válvulas según los estándares QB/ T1199-1991
  • Extremo del hilo: BSP, BSPT, DIN2999, etc.
  • Manijas redondas recomendados para usar cuando no hay espacio suficiente para el funcionamiento de la palanca de 90 grados, también adecuados para su uso en situaciones en las que no se permiten las manijas de palanca salientes

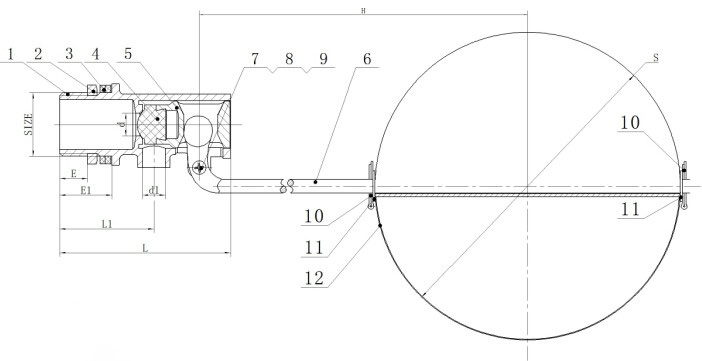

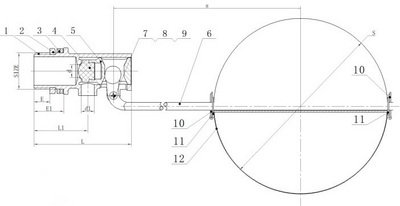

Parte # Nombre de la parte Cantidad Material
1 Cuerpo 1 Acero inoxidable 304/316
2 Tpa de seguridad 1 Acero inoxidable 304/316
3 Sello 2 NBR
4 Sello 1 Silicona/NBR
5 Tapón 1 Acero inoxidable 304/316
6 Brazo flotador 1 Acero inoxidable 304/316
7 Tuerca 1 ASTM A194-8M
8 Roldana de resorte 1 ASTM A193-B8M
9 Tornillo 1 ASTM A193-B8M
10 Perno 2 ASTM A193-B8M
11 Obturador 2 ASTM A193-B8M
12 Bola flotador 1 ASTM A182 304/301
Pulgadas/Métrica (mm)
Item # DN Tamaño Dimensiones
￠B D L S
SSFBV-50 DN15 1/2" 0.26"/6.7 9.06"/230 2.53"/64.5 3.94"/100
SSFBV-75 DN20 3/4" 0.31"/8 9.06"/230 2.53"/64.5 3.94"/100
SSFBV-100 DN25 1" 0.47"/12 12.83"/326 3.54"/90 5.31"/135
SSFBV-125 DN32 1-1/4" 0.55"/14 13.07"/332 3.58"/91 5.91"/150
SSFBV-150 DN40 1-1/2" 0.81"/20.5 15.55"/395 4.70"/119.5 9.84"/250
SSFBV-200 DN50 2" 0.98"/25 18.58"/472 5.22"/132.5 10.43''/265
Intech Manufacturing es un fabricante profesional y de alta experiencia de válvulas estándar y personalizadas, acoplamientos y accesorios, partes de mecanizado, partes de plástico y de caucho, entre otros. Podemos brindar productos personalizados hechos de acero inoxidable, latón, bronce, acero al carbono, aluminio y plástico. Además de la producción, también ofrecemos abastecimiento comercial para válvulas, accesorios, mangueras o partes de mecanizado que no lo realizamos en nuestra fábrica. Conforme a sus necesidades especiales, podemos brindarle soluciones integrales personalizadas.
