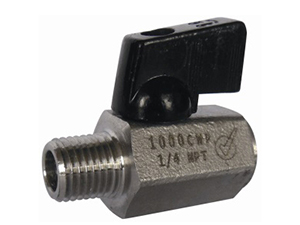

Mini válvula de bola de acero inoxidable NSF, válvula de bola de una pieza, con cuerpo hexagonal

  • Mini válvula de bola de acero inoxidable NSF
  • Mini válvula de bola de acero inoxidable NSF
Solicitud
  • Hilos disponibles con Hembra x Hembra o Hembra x Macho
  • Presión de trabajo: 1000 psi para 1/8" a 3/8", 800 psi para 1/2"
  • Rango de temperatura: -4 °F a +250 °F (-20 °C a +120 °C)
  • Material: Cuerpo y tapa de acero inoxidable 316
  • Cuña, palanca y mango en T de aleación de zinc opcionales
  • Mini válvula de bola de acero inoxidable NSF
  • Mini válvula de bola de acero inoxidable NSF
  • Mini válvula de bola de acero inoxidable NSF
Parte # Nombre de la parte Material
1 Cuerpo Acero inoxidable 316
2 Asiento PTFE
3 Bola Acero inoxidable 316
4 Anillo O Viton
5 Tapa Acero inoxidable 316
6 Vástago Acero inoxidable 316
7 Sello inferior del vástago PTFE
8 Sello superior del vástago PTFE
9 Tornillo Acero inoxidable 304
10 Mango o manija Zinc Alloy
Mini válvula de bola de acero inoxidable con mango de cuña   Pulgada/Métrica(mm)

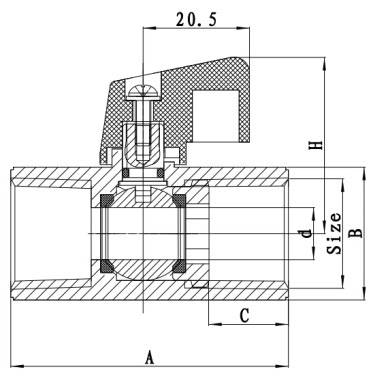

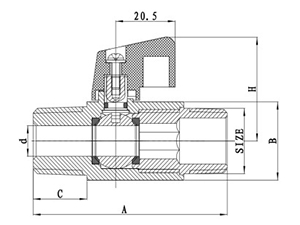

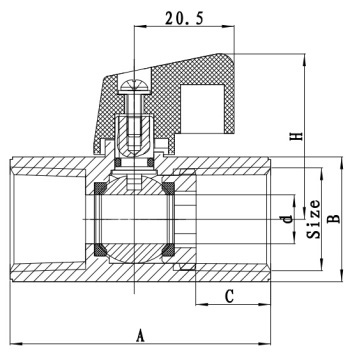

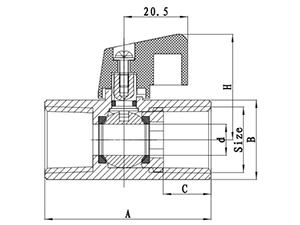

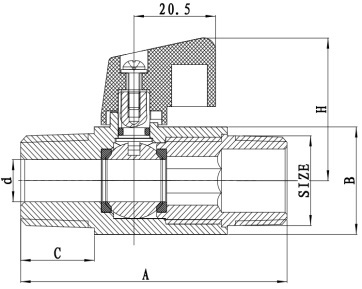

Item# Tamaño d IN(mm) A IN(mm) B IN(mm) C IN(mm) H IN(mm)
1000SMBV12-WH 1/8'' F x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25-WH 1/4'' F x F
1000SMBV33-WH 3/8" F x F 1.73''(44)
800SMBV50-WH 1/2" F x F 0.39'' (10) 2.11''(53.5) 1'' (25.5) 0.59'' (15) 1.32'' (33.5)
1000SMBV12M-WH 1/8'' M x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51''(13) 1.24''(31.5)
1000SMBV25M-WH 1/4'' M x F
1000SMBV33M-WH 3/8" M x F 1.73''(44)
800SMBV50M-WH 1/2" M x F 0.39'' (10) 2.22'' (56.5) 1'' (25.5) 0.59'' (15) 1.32''(33.5)
1000SMBV12MM-WH 1/8'' M x M 0.32'' (8) 2.17'' (55) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25MM-WH 1/4'' M x M
1000SMBV33MM-WH 3/8" M x M 2.22''(56.5)
800SMBV50MM-WH 1/2" M x M 0.39'' (10) 2.64'' (67) 1''(25.5) 0.73''(18.5) 1.32'' (33.5)
Mini válvula de bola de acero inoxidable con mango en T
Item # Tamaño d IN(mm) A IN(mm) B IN(mm) C IN(mm) H IN(mm)
1000SMBV12-TH 1/8'' F x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25-TH 1/4” F x F
1000SMBV33-TH 3/8" F x F 1.73''(44)
800SMBV50-TH 1/2" F x F 0.39'' (10) 2.11''(53.5) 1'' (25.5) 0.59'' (15) 1.32'' (33.5)
1000SMBV12M-TH 1/8'' M x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51''(13) 1.24''(31.5)
1000SMBV25M-TH 1/4''M x F
1000SMBV33M-TH 3/8" M x F 1.73''(44)
800SMBV50M-TH 1/2" M x F 0.39'' (10) 2.22'' (56.5) 1'' (25.5) 0.59'' (15) 1.32''(33.5)
1000SMBV12MM-TH 1/8'' M x M 0.32'' (8) 2.17'' (55) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25MM-TH 1/4'' M x M
1000SMBV33MM-TH 3/8" M x M 2.22''(56.5)
800SMBV50MM-TH 1/2" M x M 0.39'' (10) 2.64'' (67) 1''(25.5) 0.73''(18.5) 1.32'' (33.5)
Mini válvula de bola de acero inoxidable con palanca
Item # Tamaño d IN(mm) A IN(mm) B IN(mm) C IN(mm) H IN(mm)
1000SMBV12-LH 1/8'' F x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25-LH 1/4'' F x F
1000SMBV33-LH 3/8" F x F 1.73''(44)
800SMBV50-LH 1/2" F x F 0.39'' (10) 2.11''(53.5) 1'' (25.5) 0.59'' (15) 1.32'' (33.5)
1000SMBV12M-LH 1/8'' M x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51''(13) 1.24''(31.5)
1000SMBV25M-LH 1/4'' M x F
1000SMBV33M-LH 3/8" M x F 1.73''(44)
800SMBV50M-LH 1/2" M x F 0.39'' (10) 2.22'' (56.5) 1'' (25.5) 0.59'' (15) 1.32''(33.5)
1000SMBV12MM-LH 1/8” M x M 0.32'' (8) 2.17'' (55) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25MM-LH 1/4'' M x M
1000SMBV33MM-LH 3/8" M x M 2.22''(56.5)
800SMBV50MM-LH 1/2" M x M 0.39'' (10) 2.64'' (67) 1''(25.5) 0.73''(18.5) 1.32'' (33.5)
Intech Manufacturing es un fabricante profesional y de alta experiencia de válvulas estándar y personalizadas, acoplamientos y accesorios, partes de mecanizado, partes de plástico y de caucho, entre otros. Podemos brindar productos personalizados hechos de acero inoxidable, latón, bronce, acero al carbono, aluminio y plástico. Además de la producción, también ofrecemos abastecimiento comercial para válvulas, accesorios, mangueras o partes de mecanizado que no lo realizamos en nuestra fábrica. Conforme a sus necesidades especiales, podemos brindarle soluciones integrales personalizadas.
