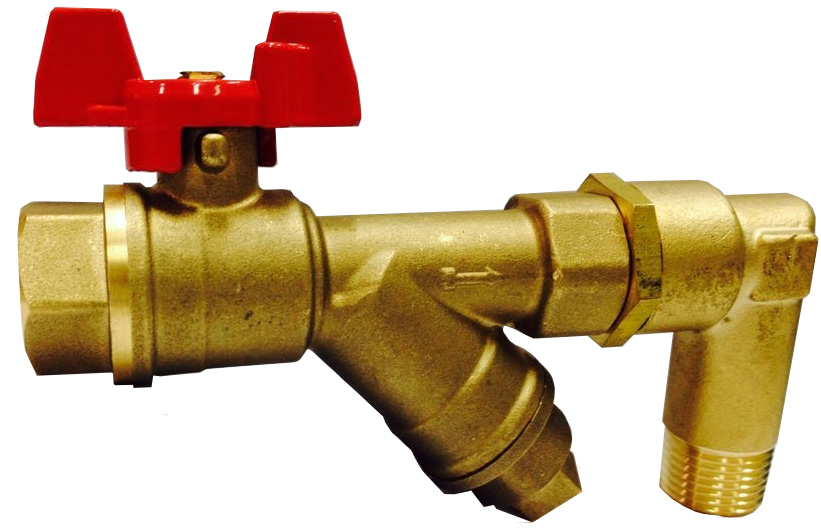

Válvula de bola de latón con filtro Y

  • Válvula de bola de latón con filtro Y
Solicitud
  • Filtro Y con válvula de bola integral
  • Presión de trabajo: 800 PSI (WOG)
  • Rango de temperatura: -40 °F a 365 °F (-40 °C a185 °C)
  • Pantalla de reemplazo: 20/50/80 mesh
  • El mango en T permite la operación de un cuarto de vuelta
Especificaciones

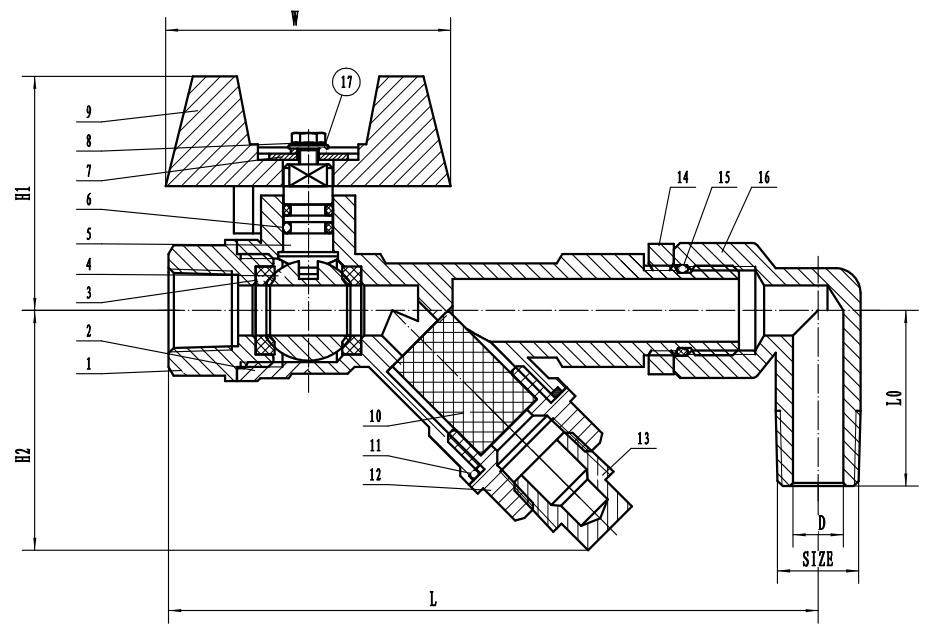

Item # Tamaño L L0 H1 H2 W D
DBVY-25EL 1/4"M x 1/4"F 4.07" (103.5) 4.39" (28) 1.10" (37.2) 1.44" (36.6) 1.79" (45.4) 0.32"(Φ8)
DBVY-33EL 3/8"M x 3/8"F 4.02" (102) 1.93" (49) 1.54" (39) 1.49" (38) 1.79" (45.4) 0.47"(Φ12)
DBVY-50EL 1/2"M x 1/2"F 4.76" (121) 2.01" (51) 1.73" (44) 1.61" (41) 1.79" (45.4) 0.59"(Φ15)
DBVY-75EL 3/4"M x 3/4"F 5.91" (150) 2.36" (60) 1.73" (53) 1.61" (50) 1.79" (45.4) 0.75"(Φ19)
Válvula de bola de latón con filtro Y
Parte # Nombre de la parte Material
1 Tapa Latón
2 Cuerpo Latón
3 Asiento PTFE
4 Bola Latón
5 Vástago Latón
6 Anillo O NBR
7 Roldana Acero
8 Tornillo Acero
9 Mango o manija Aluminum
10 Pantalla Acero inoxidable
11 Roldana PTFE
12 Tapa Latón
13 Conexión Latón
14 Tuerca Latón
15 Anillo O NBR
16 Codo Latón

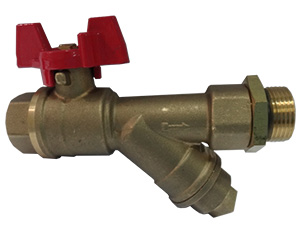

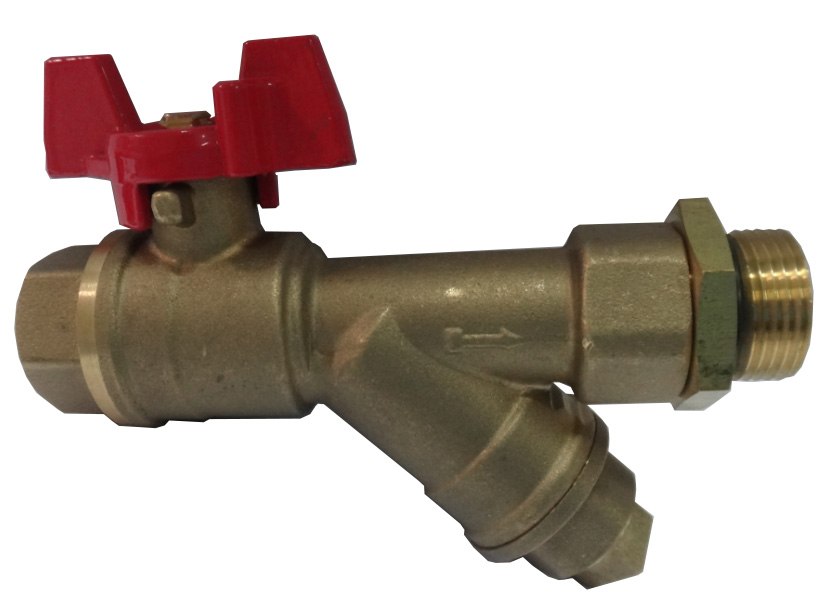

Válvula de bola de latón con filtro Y con entrada hembra y salida macho

Válvula de bola de latón con filtro Y con entrada hembra y salida macho
Especificaciones

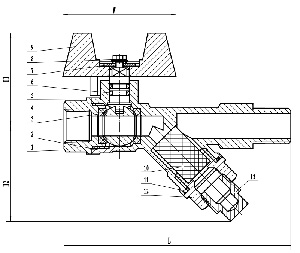

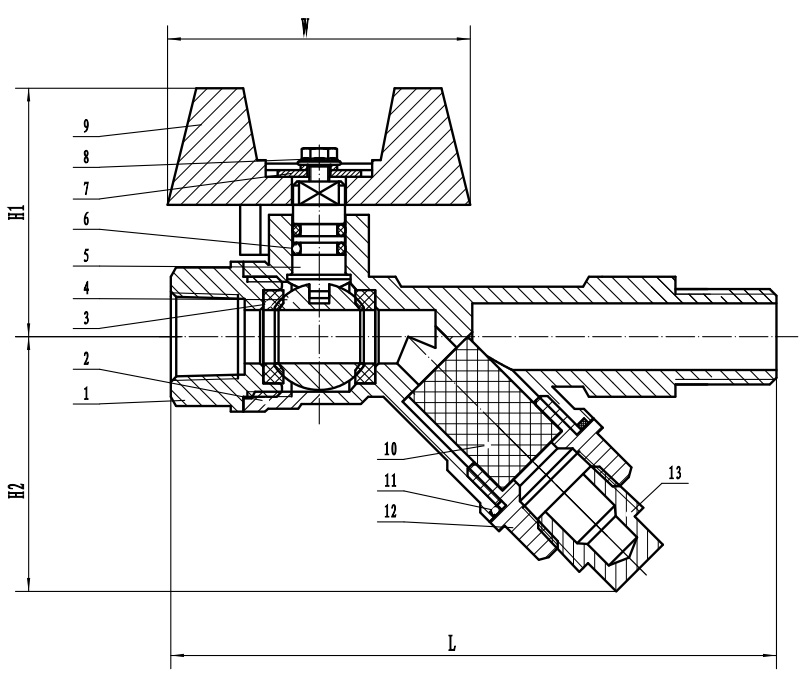

Item # Tamaño L H1 H2 W
DBVY-25 1/4"M x 1/4"F 3.54" (90) 1.10" (37.2) 1.44" (36.6) 1.79" (45.4)
DBVY-33 3/8"M x 3/8"F 3.54" (90) 1.54" (39) 1.49" (38) 1.79" (45.4)
DBVY-50 1/2"M x 1/2"F 4.17" (106) 1.73" (44) 1.61" (41) 1.79" (45.4)
DBVY-75 3/4"M x 3/4"F 5.35" (136) 2.13" (54) 1.93" (49) 1.79" (45.4)
Y Strainer Brass Ball Valve with Female Inlet & Male Outlet
Part # Nombre de la parte Material
1 Tapa Latón
2 Cuerpo Latón
3 Asiento PTFE
4 Bola Latón
5 Vástago Latón
6 Anillo O NBR
7 Roldana Acero al carbono
8 Tornillo Acero al carbono
9 Mango o manija Aluminio
10 Pantalla Acero inoxidable
11 Roldana PTFE
12 Tapa Acero al carbono
13 Conexión Acero al carbono
