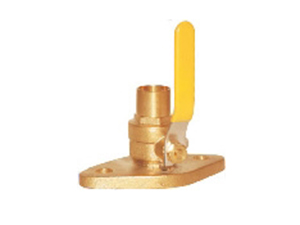

Válvula de bola de puerto completo, con brida de aislamiento

  • Presión de trabajo: 150 PSI
  • Rango de temperatura: -4 °F a 250 °F (-20 °C a + 120 °C)
Item # Desc. & Spec. Imágen
III-242-50 Válvula de bola con brida de latón ,1/2" F NPT
Válvula de bola de puerto completo, con brida de aislamiento
III-242-75 Válvula de bola de brida de latón, 3/4" F NPT
III-242-100 Válvula de bola de brida de latón,1" F NPT
III-242-125 Válvula de bola de brida de latón, 1-1/4" F NPT
III-242-150 Válvula de bola de brida de latón,1-1/2" F NPT
III-242-200 Válvula de bola de brida de latón, 2" F NPT
III-243-50 Válvula de bola de brida de latón,1/2" C x C
Válvula de bola de puerto completo, con brida de aislamiento
III-243-75 Válvula de bola de brida de latón, 3/4" C x C
III-243-100 Válvula de bola de brida de latón, 1" C x C
III-243-125 Válvula de bola de brida de latón,1-1/4" C x C
III-243-150 Válvula de bola de brida de latón,1-1/2" C x C

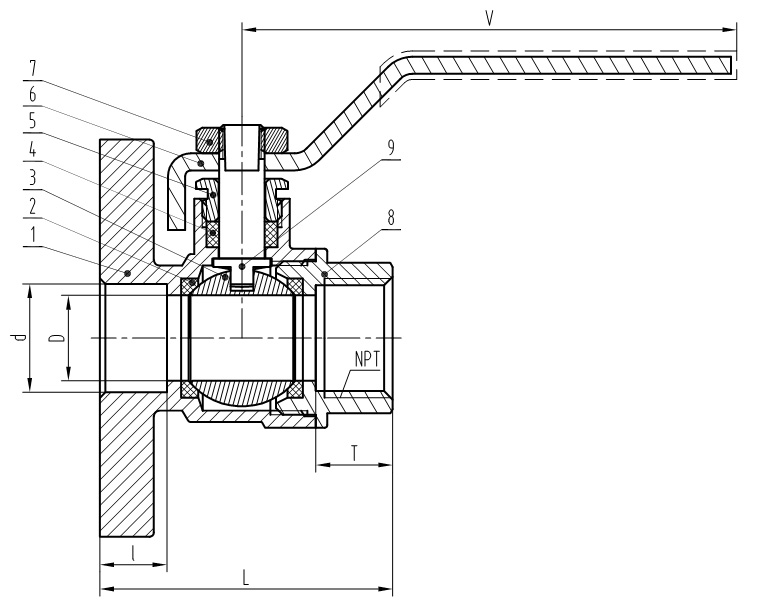

Parte # Nombre de la parte Material
1 Cuerpo Latón
2 Asiento PTFE
3 Bola Latón
4 Empaquetadura del vástago PTFE
5 Capó prensa estopa Latón
6 Mango o manija Steel
7 Tuerca Brass
8 Tapa Brass
9 Vástago Brass
Válvula de bola de puerto completo, con brida de aislamiento
Pulgadas/Métrica (mm)
Item # Tamaño L d D V
Pulgadas mm Pulgadas mm Pulgadas mm Pulgadas mm
III-242-50 1/2" NPT 1.98 50.29 1/2" 12.70 0.55 13.97 2.87 72.90
III-242-75 3/4" NPT 2.18 55.37 3/4" 19.05 0.76 19.30 2.87 72.90
III-242-100 1" NPT 2.48 62.99 1" 25.40 0.96 24.38 2.87 72.90
III-242-125 1-1/4" NPT 2.84 72.14 1-1/4" 31.75 1.18 29.97 4.00 101.60
III-242-150 1-1/2" NPT 3.23 82.04 1-1/2" 38.10 1.49 37.85 4.15 105.41
III-242-200 2" NPT 3.56 90.42 2" 50.80 1.85 46.99 4.15 105.41

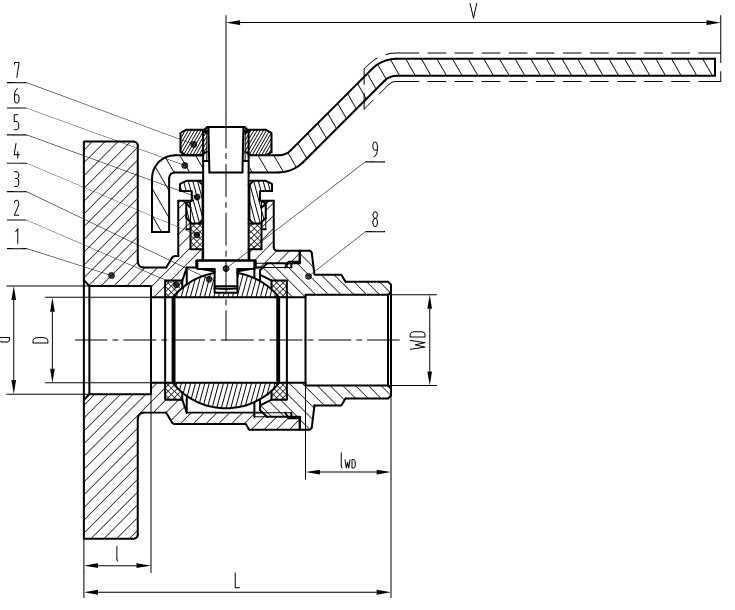

Parte # Nombre de la parte Material
1 Cuerpo Latón
2 Asiento PTFE
3 Bola Latón
4 Empaquetadura de vástago PTFE
5 Capó prensa estopa Latón
6 Mango o manija Acero
7 Tuerca Latón
8 Tapa Latón
9 Vástago Latón
Válvula de bola de puerto completo, con brida de aislamiento
Pulgadas/Métrica (mm)
Item # Tamaño L d D V
Pulgadas mm Pulgadas mm Pulgadas mm Pulgadas mm
III-243-50 1/2" NPT 2.22 56.39 1/2" 12.70 0.50 12.70 2.87 72.90
III-243-75 3/4" NPT 2.61 66.29 3/4" 19.05 0.75 19.05 2.87 72.90
III-243-100 1" NPT 3.05 77.47 1" 25.40 0.90 22.86 2.87 72.90
III-243-125 1-1/4" NPT 3.44 87.38 1-1/4" 31.75 0.97 24.64 4.00 101.60
III-243-150 1-1/2" NPT 3.92 99.57 1-1/2" 38.10 1.09 27.69 4.15 105.41
III-243-200 2" NPT 4.20 106.68 2" 50.80 1.34 34.04 4.15 105.41
Intech Manufacturing es un fabricante profesional y de alta experiencia de válvulas estándar y personalizadas, acoplamientos y accesorios, partes de mecanizado, partes de plástico y de caucho, entre otros. Podemos brindar productos personalizados hechos de acero inoxidable, latón, bronce, acero al carbono, aluminio y plástico. Además de la producción, también ofrecemos abastecimiento comercial para válvulas, accesorios, mangueras o partes de mecanizado que no lo realizamos en nuestra fábrica. Conforme a sus necesidades especiales, podemos brindarle soluciones integrales personalizadas.
