Válvula de aguja de alta presión de acero inoxidable 316

  • Válvula de aguja de alta presión de acero inoxidable 316
Solicitud
Clasificaciones de presión
  • Dirección de flujo normal: 3000 psi (207 bar) CWP
  • Dirección de flujo inverso: 150 psi (10 bar)
  • Opción de ventilación de corriente baja: 150 psi (10 bar)
Especificaciones
Pulgadas/Métrica (mm)
Item # Tamaño de la entrada DO B H F L
Pulgada mm Pulgada Pulgadah mm Pulgada mm Pulgada mm
  1/8 0.172 4.37 1/8 1.64 41.66 2.00 50.80 1.78 45.21
  1/4 0.172 4.37 1/4 1.64 41.66 2.00 50.80 2.09 53.09
  1/4 0.283 7.19 1/4 2.18 55.37 2.63 66.80 2.38 60.45
  1/2 0.283 7.19 1/2 2.18 55.37 2.63 66.80 2.88 73.15
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316

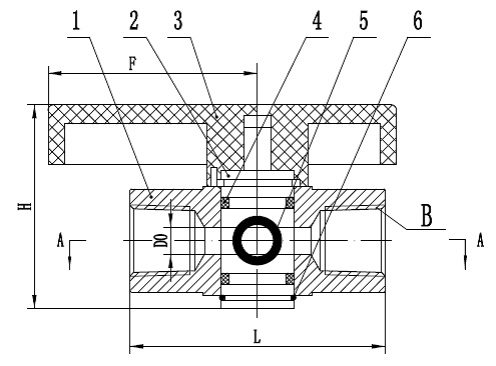

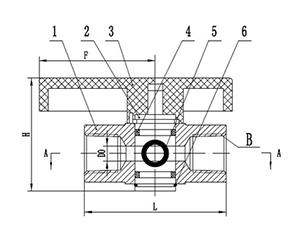

Parte # Nombre de la parte Acero inoxidable Latón
1 Cuerpo Acero inoxidable 316 Hpb58-3A
2 Vástago Acero inoxidable 316 Hpb58-3A
3 Mango o manija Nylon
4 Anillo O Viton
5 Anillo O Viton
6 Anillo remanente Acero inoxidable
7 LOK-Accesorios Acero inoxidable 316 Latón
Especificaciones
Pulgadas/Métrica (mm)

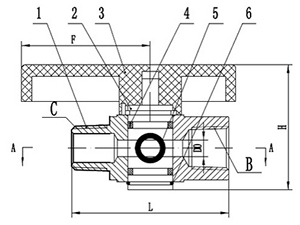

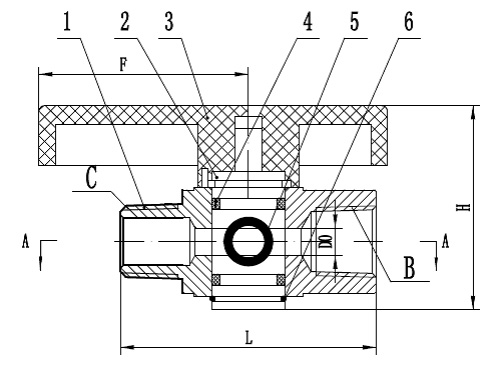

Item # Tamaño del ingreso (B) DO C H F L
Pulgadas mm Pulgadas Pulgadas mm Pulgadas mm Pulgadas mm
  1/4 0.172 4.37 1/4 1.64 41.66 2.00 50.80 2.00 50.80
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316

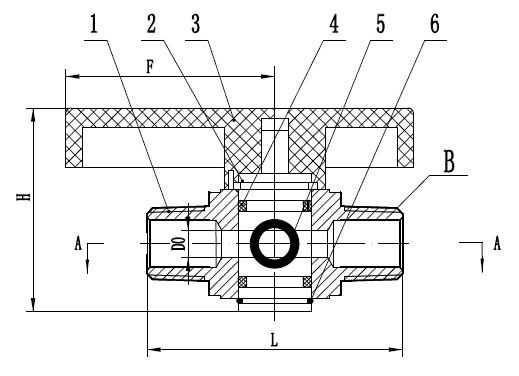

Parte # Nombre de la parte Acero inoxidable Latón
1 Cuerpo Acero inoxidable 316 Hpb58-3A
2 Vástago Acero inoxidable 316 Hpb58-3A
3 Mango o manija Nylon
4 Anillo O Viton
5 Anillo O Viton
6 Anillo remanente Acero inoxidable
Especificaciones
Pulgadas/Métrica(mm)

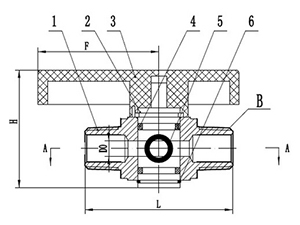

Item # Tamaño del ingreso DO B H F L
Pulgadas mm Pulgadas Pulgadas mm Pulgadas mm Pulgadas mm
  1/8 0.172 4.37 1/8 1.64 41.66 2.00 50.80 1.53 38.86
  1/4 0.172 4.37 1/4 1.64 41.66 2.00 50.80 1.90 48.26
  1/2 0.283 7.19 1/2 2.18 55.37 2.63 66.80 2.64 67.06
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316
Parte # Nombre de la parte Acero inoxidable Latón
1 Cuerpo Acero inoxidable 316 Hpb58-3A
2 Vástago Acero inoxidable 316 Hpb58-3A
3 Mango o manija Nylon
4 Anillo O Viton
5 Anillo O Viton
6 Anillo remanente Acero inoxidable
Especificaciones
Pulgadas/Métrica (mm)
Item # Tamaño del ingreso DO B H F L
Pulgadas mm Pulgadas Pulgadas mm Pulgadas mm Pulgadas mm
  1/4 0.172 4.37 1/4 1.64 41.66 2.00 50.80 2.03 51.56
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316
  • Válvula de aguja de alta presión de acero inoxidable 316

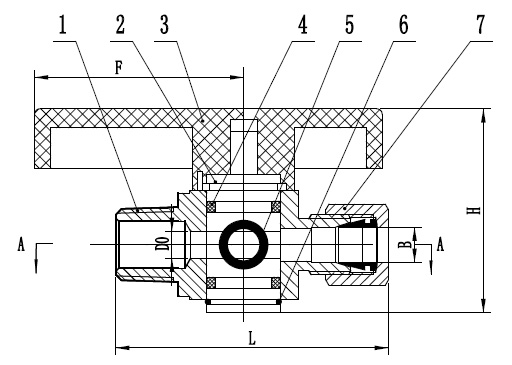

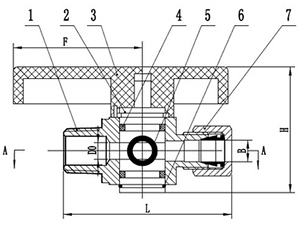

Parte # Nombre de la parte Acero inoxidable Latón
1 Cuerpo Acero inoxidable 316 Hpb58-3A
2 Vástago Acero inoxidable 316 Hpb58-3A
3 Mango o manija Nylon
4 Anillo O Viton
5 Anillo O Viton
6 Anillo remanente Acero inoxidable
7 LOK-accesorios Acero inoxidable Latón
Intech Manufacturing es un fabricante profesional y de alta experiencia de válvulas estándar y personalizadas, acoplamientos y accesorios, partes de mecanizado, partes de plástico y de caucho, entre otros. Podemos brindar productos personalizados hechos de acero inoxidable, latón, bronce, acero al carbono, aluminio y plástico. Además de la producción, también ofrecemos abastecimiento comercial para válvulas, accesorios, mangueras o partes de mecanizado que no lo realizamos en nuestra fábrica. Conforme a sus necesidades especiales, podemos brindarle soluciones integrales personalizadas.
